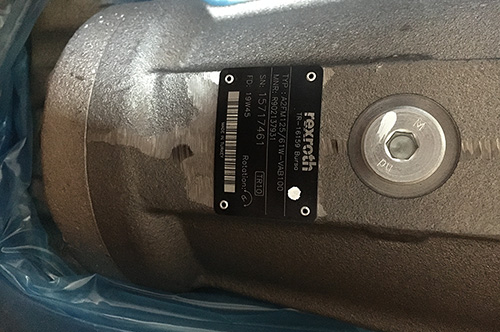

我們之前已經講過力士樂液壓馬達的拆卸順序。既然拆卸肯定是要安裝的，那就不能說一個力士樂液壓馬達拆了就不再安裝使用了。所以在了解了拆卸之后，我們需要掌握的是組裝功能。液壓馬達的附件基本如下，所以我們應該記住此時的安裝順序。

1、準備工作

(1)組裝前的準備工作，主要是配備干凈的場地、工具、用具和用具。

(2)組裝前，所有零件必須用煤油仔細清洗，不得使用容易留下纖維、質量或碎片的清洗材料。第一次檢查后，要安裝的部件應放置整齊，以防止任可工作表面出現劃痕和磕碰。

2、組裝過程

(1)將清洗干凈的機油濾清器蓋20和節氣門21放入連桿底部的孔中，以通暢的感覺從球頭吹出空氣。

(2)倒置活塞l6，將連桿球頭放入球窩，放入分體式滾珠軸承座18，用擋圈19鎖緊孔。

(3)依次將活塞環安裝在活塞的環槽中。

(4)在連接馬達外殼4和閥體8后，將外殼的輸出軸端向上放置，并用環或塊墊住下端以保持穩定。

(5)放上調整墊片14，將偏心軸兩端圓錐滾子軸承的內鋼圈安裝在偏心軸頸上，將內端圓錐軸承的外鋼圈推入殼體孔中，然后將偏心軸垂直放置，轉動偏心軸的曲軸軸頸，使其位于殼體各缸孔的中心位置。如果有任何偏差，調整環形墊圈14以解決。

(6)取出偏心軸，放在干凈的地方安裝。

(7)將各缸的活塞連桿總成按配合數裝入缸孔。注意用干凈的液壓油涂抹缸膛內壁和活塞圓柱面。

(8)發布內部抱環5。

(9)松開偏心軸，用干凈的液壓套筒涂抹軸頸后，依次握住各缸連桿底部的軸瓦。

(10)將抱環5的圈轉到偏心軸凸輪的相對位置，即空位，并將其鎖定。

(11)安裝外部抱環5。

(12)安裝端蓋3，錐形軸承外鋼圈和油封嵌入殼體上的孔中，依次擰緊螺釘，轉動偏心軸，不要卡死。

(13)翻轉并放置馬達，使端口朝上，下部墊牢。

(14)將閥軸上的密封圈安裝到環槽中。

(15)注意馬達，的正反轉，即閥軸11和偏心軸端十字滑塊槽之間的相對位置。糾正后，松開十字滑塊和閥軸。

(16)安裝氣門端蓋12和氣缸孔端蓋15。

?
