力士樂REXROTH柱塞泵的分級REXROTH斜盤式軸向柱塞泵一般采用缸體旋轉、端面配流的形式。缸體端面鑲有雙金屬板和鋼配油盤組成的摩擦副，且多采用平面配流方式，方便維修。配油盤是軸向柱塞泵的關鍵部件之一，在泵工作時，一方面工作腔中的高壓油推動缸體到配油盤，另一方面，配油盤和缸體之間的油膜產生液壓反推力，使缸體與配油盤分離。所述汽缸對配油盤的設計液壓壓力Fn略大于配油盤對汽缸的液壓反推力Ff，即Fn/Ff=1.05~1.1，可使汽缸正常工作，維持較高的容積效率。

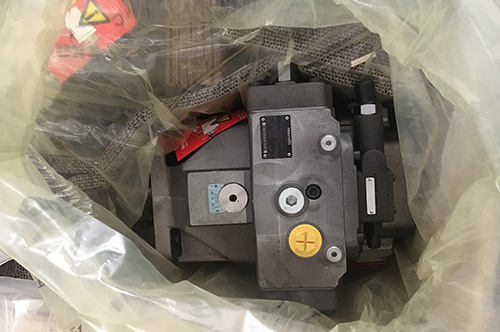

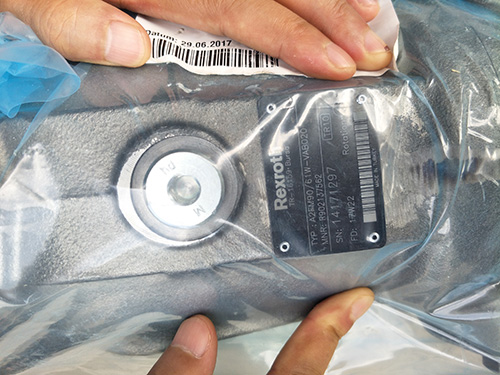

力士樂柱塞泵

(1)檢查柱塞的損壞和銹蝕情況，如有需要，更換新產品。

(2)檢查柱塞副配合情況。端頭插入人體柱塞套內，傾斜約60°，若能在自身的作用下緩慢下降，則配合良好。

(3)檢查柱塞副的密封性。兩手抓住柱塞套，兩個手指抓住柱塞頂部和側面的油嘴。另一手拉出柱塞，感覺有較大的吸力，松開柱塞立即縮回原位，表明柱塞副密封良好，否則應更換柱塞副。

(4)檢查出油閥門的副減壓環是否磨損，是否有臺階或破損，如有必要應更換。

(5)檢查是否有油閥副。一個指塞住出油閥下孔，另一個指輕壓出油閥下孔，當指塞離出油閥上端時，可自動彈回原位，表明出油閥副密封良好，否則應更換出油閥副。

(6)檢查挺桿。噴油泵體與挺柱之間的標準間隙為0~0.03mm，若大于0.2mm，則需更換部分。

(7)檢視活塞凸緣與控制套的溝槽間隙，應為0.02~0.08mm，如超過0.12mm，應更換控制套。
