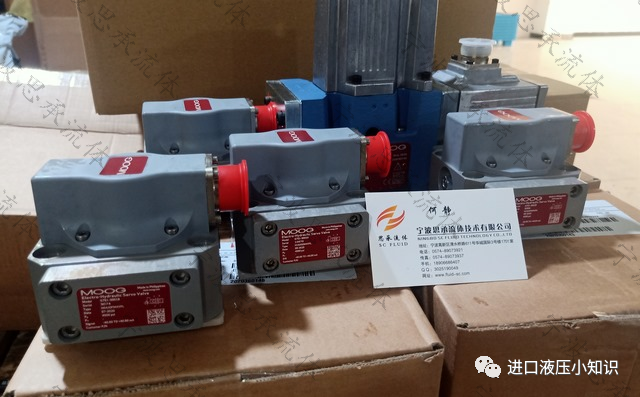

穆格伺服閥D792-4013由永磁力矩馬達、噴嘴、檔板、閥芯、閥套和控制腔組成。可用于位置、速度、力(壓力)伺服控制系統，并具有動態響應快、控制精度高、壽命長等特點，在航空、航天、船舶、冶金、化工等行業中被廣泛應用。

穆格伺服閥D792-4013可作為三通、四通等流量控制伺服閥使用。這種伺服閥適用于同時滿足大流量和高動態特性要求的應用場合。該閥的設計是基于著名的D079系列。采用SMD技術的新型設計代替了集成電子控制系統。

工作原理

輸入一個指令信號到集成電路的控制放大器(與主閥門預期輸出的流量成正比)，利用控制放大器將驅動電流輸出給先導級線圈，然后控制先導閥的閥芯位移，使先導閥在兩個控制油口產生壓差。通過這種壓力差，驅動主閥芯產生位移。利用差動線性位移傳感器測得主閥芯的實際位移(電壓形式與實際位移成正比)。解調后，將信號反饋給控制放大器，與輸入值相比較。控制放大器基于所得到的偏移信號，驅動先導閥運動，至指令信號和反饋信號之差為零。
